装配、极性与标识资料

方案要点

装配方向、极性和板面标识应在资料中明确，作为组装生产沟通的一部分。

工程依据

IPC的PCBA资料清单把元件坐标、装配信息和制造文件放在同一协作链路中。装配方向、极性和丝印标识需要能在设计数据和现场沟通中相互核对。

设计关注点

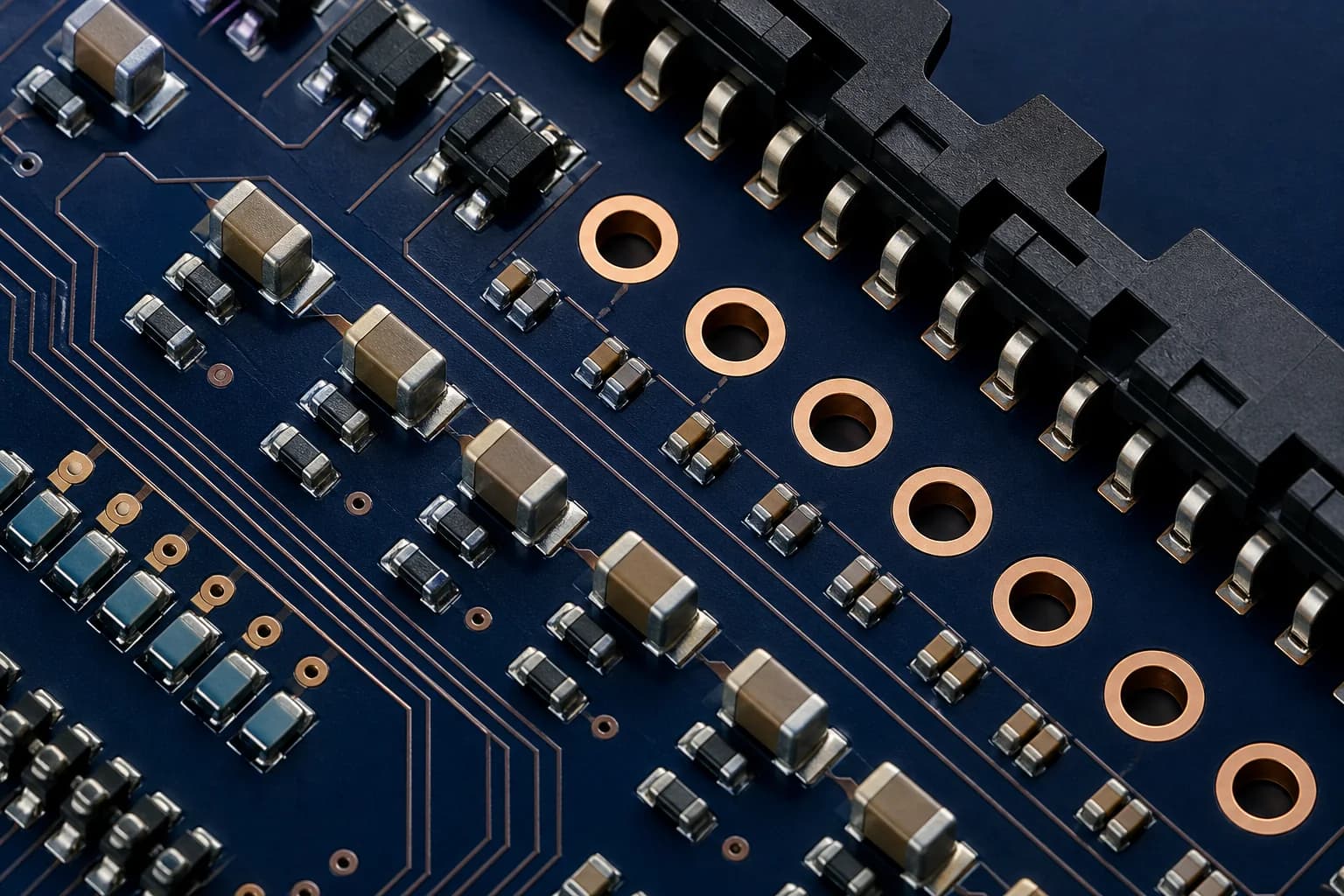

• 标出二极管、电解电容、IC和连接器等方向性器件
• 定义板面版本、位号和必要的装配标识
• 把不可装、选配、手工装配和校准部件单独列出

建议准备的资料

• 器件方向与极性
• 连接器和可调部件位置
• 板面文字、编号与版本标识

交接与验证

• 装配图或坐标文件
• 极性与方向标识规则
• 特殊装配、选配和校准说明

下一步衔接

围绕“装配、极性与标识资料”完成信息确认后，可将功能、接口、物料、装配和版本资料统一整理，再进入后续方案沟通。
